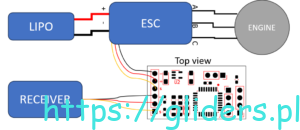

Altimetr jest urządzeniem podłączanym pomiędzy ESC a odbiornik RC. Służy do odcięcia sygnału silnika po przekroczeniu zaprogramowanej wysokości względem miejsca startu. Typowy schemat podłączenia naszych altimetrów wygląda jak na rysunku poniżej.
Altimetry są produkowane w dwóch konfiguracjach S oraz W. Oznaczają one sposób podłączenia odbiornika
- Wersja S – socket – na płytce dostępne jest 3 pinowe złącze do podłączenia odbiornika RC (wymagany własny przedłużacz typu żeński-żeński).
- Wersja W – wire – do płytki dolutowany jest przewód 23AWG zakończony złączem JR do podłączenia odbiornika RC
Altimetr Pro – Kliknij by dowiedzieć się więcej
Alt 100 – Kliknij by dowiedzieć się więcej
Podstawowe parametry i różnie altimetrów.
| Alt 100 | Alt PRO | |
| Napięcie zasilania | 4,4V-10V | 4,4V-10V |
| Wymiary (bez złącza) | 33mm x 18mm | 34mm x 18mm |
| Sygnalizacja diodowa | Pełna | Pełna |
| Wyświetlanie komunikatów | Brak | OLED 0,91″ |
| Monitorowanie wysokości – odcięcie na pułap | 100m | Programowalne 90/100/200/300 metrów |
| Monitorowanie pracy silnika – odcięcie na czas | Brak | Programowalne 0/30/40/60 sekund |
