SZD-31 Zefir 4 (2.4m)

Zefir 4 jako szybowiec

Zefir 4 jest to ulepszona wersja wysokowyczynowego szybowca SZD-29 Zefir 3, konstrukcji całkowicie drewnianej. Zbudowana specjalnie dla wzięcia udziału w MŚ w Lesznie w 1968r. Od Zefira 3 różnił się zastosowaniem dwupłytowych hamulców aerodynamicznych w skrzydłach i spadochronem hamującym jednorazowego użycia. Zbudowano 3 prototypy, z których pierwszy o znakach SP-2517 oblatał 7 grudnia 1968r., pilot Adam Zientek.

źródło: Sylwetki szybowców, T. Murawski, Warszawa 2020

Zefir 4 jako model

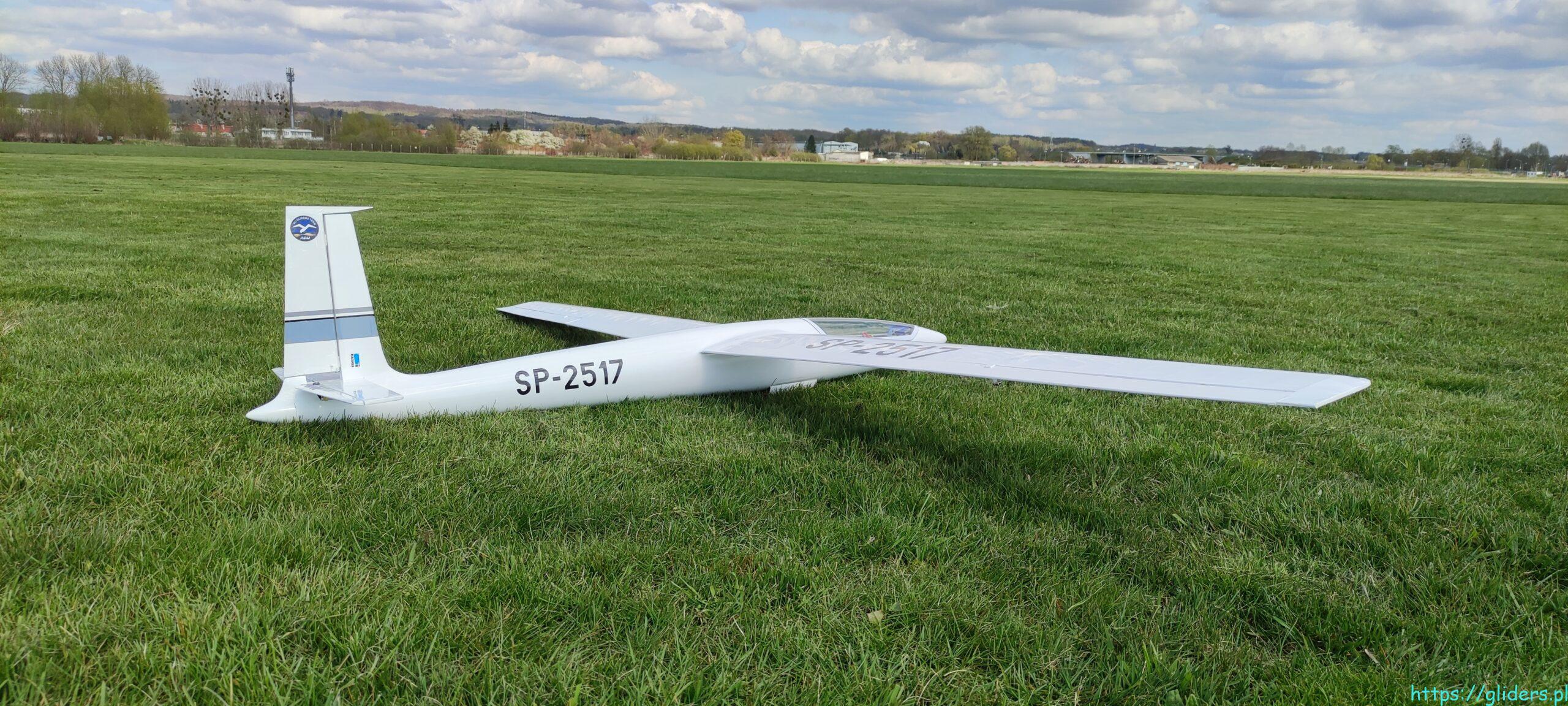

Prezentowany tutaj model szybowca Zefir 4 został opracowany w TurboCad na podstawie fabrycznej dokumentacji. Przedstawiona wersja jest półmakietą tego szybowca, główna zmiana w stosunku do oryginału to konstrukcja statecznika poziomego – został on podniesiony oraz zastosowany został układ klasyczny zamiast pływającego.

Najważniejsze dane:

  • Rozpiętość skrzydeł: 2390mm
  • Długość kadłuba: 1354mm
  • Sterowanie:
    • Wysokość
    • Kierunek
    • Lotki
    • Wyczep (opcja)
    • Podwozie (opcja)
  • Profil SD7037
  • Waga do lotu: 1350-1700gram.
Szczegółowa relacja z budowy znajduje się na forum ADW: Link
Zestaw (short kit) dostępny jest w sklepie: https://modelarski.com/
Najwygodniejszy kontakt to mail: sklep@modelarski.com
Masz pytania? Kliknij tutaj aby zadać je autorowi poprzez formularz kontaktu.
Oblot prototypu
